Nová stanice na EME provoz

Autor: Milan, OK2IMH <viz text >, Téma: Technika, Vydáno dne: 14. 12. 2009

Už před pár lety se Petr, OK2ULQ, rozhodl , že vyzkouší EME provoz. Jenže spousta práce a tak došlo na praktickou realizaci až letos. Někdy o prázdnninách se začal plně věnovat dostavbě paraboly pro pokusy v prosincovém ARRL EME Contestu.
Jak to celé dopadlo ??

Počátkem října jsme spolu s Pavlem PMU přijeli Petrovi pomoct se složením paraboly fi Andrew o průměru 12 stop (za domácí úkol si to přepočtěte na m, hi)..
Jako první jsme složili mechanismus držáku paraboly - viz. foto..

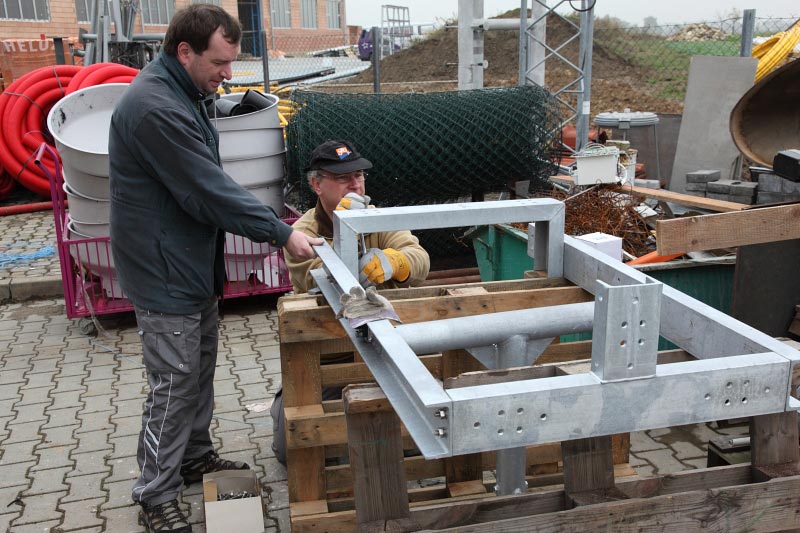

Začátek stavby základního rámu držáku paraboly....


Jako převodovka posloužil starší kousek z nějakého vojenského radaru či co.. Hlavně, že vyhovuje jak velikostí, tak přesností..

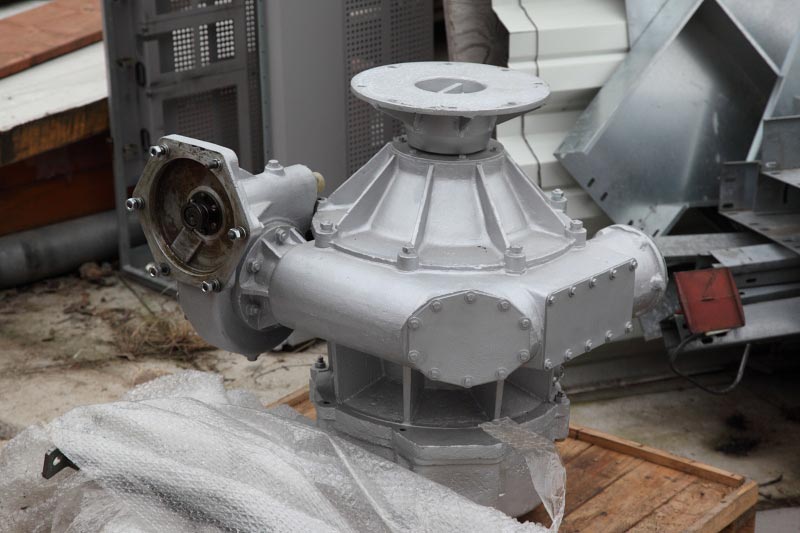

Převodovka pro otáčení v azimutu....


Protože složení paraboly představovalo stovky šroubů, musel jeden z nás dokonce pod parabolu a šroubovat zevnitř. Pavel PMU vyhrál konkurz a tak jsme začali skládat..




Při skládání paraboly musel OK2PMU pod ni, má v současné době z nás nejmenší břicho, hi....Zároveň jediná fotka, kde jsem i já, sice jako stín, ale jsem, hi


Odpoledne dojel i Vladan, OK1STV aby pomohl se sestavením převodovky a hlavně proměřil a nechal vyrobit výstup z převodovky pro čidlo azimutu..

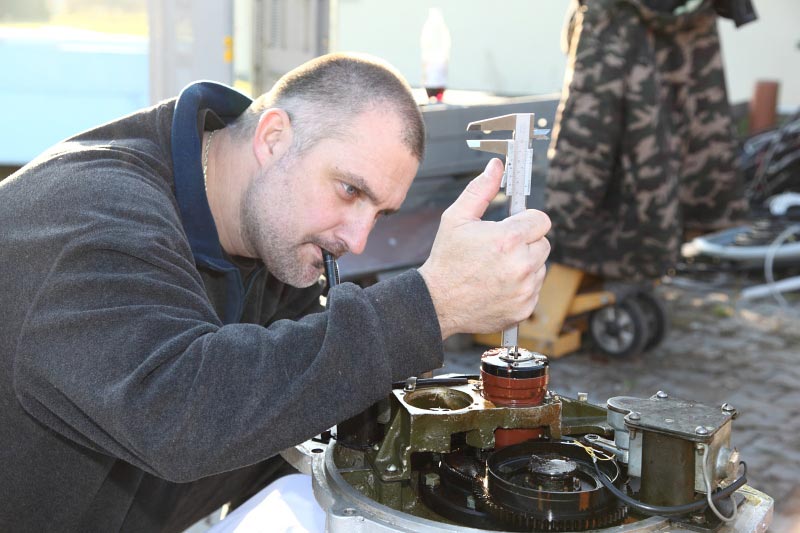

Vladan, OK1STV, chystá přechodku na čidlo azimutu...


Vlastní výkonová část elektroniky pro ovládání paraboly je ve skříni poblíž stojanu, který je vysoký cca 2m a na kterém je pak upevněna šneková převodovka azimutu. Motor převodovky je řízen frekvenčním měničem, který zajišťuje pomalý rozjezd a řízený dojezd mechanismu. Plynulé rozjezdy určitě nemůžou uškodit. Časové konstanty pohybu byly později nastaveny tak, aby systém nepřekmitával a dojížděl přesně do požadované polohy..
.Pro elevaci byl použit lineární motor používaný pro natáčení velkých parabol..

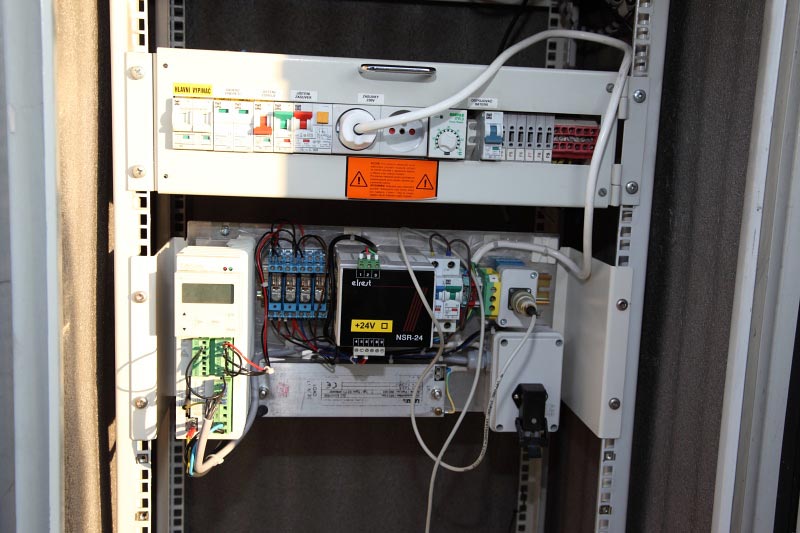

Výkonová část řídící elektroniky, vlevo je vidět frekvenční měnič pro řízení v azimutu....

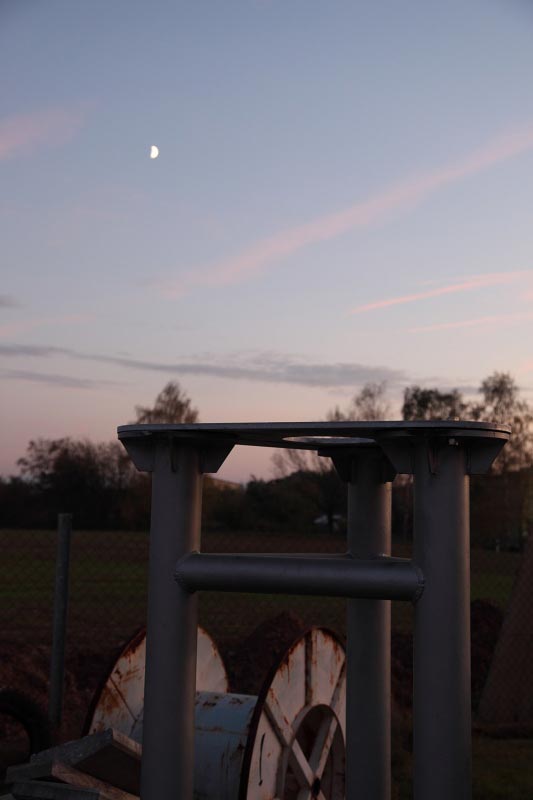

Protože už je začátek zimy, brzy přišla tma a tak jsem udělal první fotku měsíce z místa plánované paraboly..




Jeden z prvních pohledů na Měsíc, ještě bez paraboly....


Při vlastní montáži paraboly na převodovku a na stojan jsem nebyl, zrovna jsem kdesi zase vydělával eura, hi.. Za pomoci jeřábu se to povedlo a tak bylo vše připraveno k prosincovým pokusům..

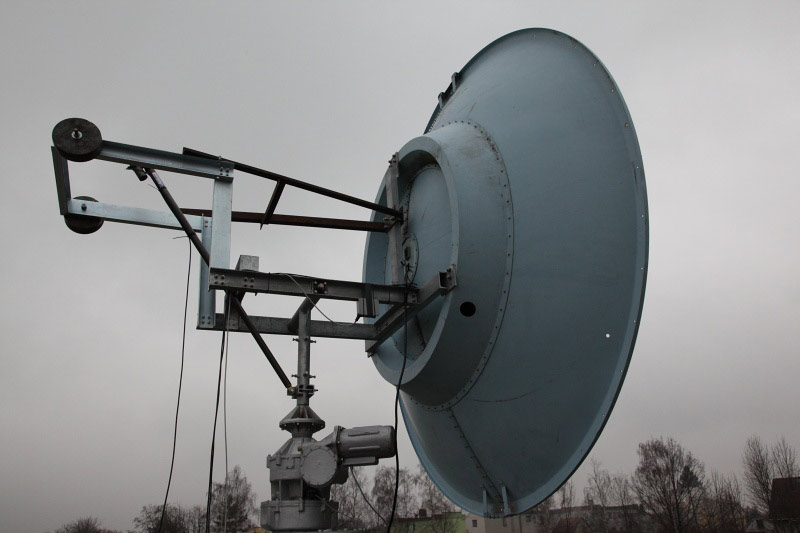

Sestavená parabola před prvními pokusy....

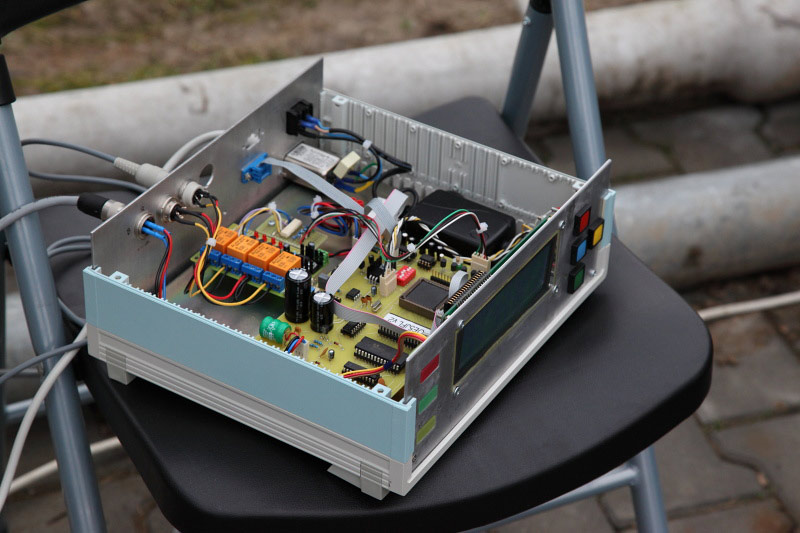

Řídící část elektroniky je podle OE5JFL, s menšími úpravami ještě pomohl Robin, OK2UWQ..




Řídící elektronika konstrukce OE5JFL....

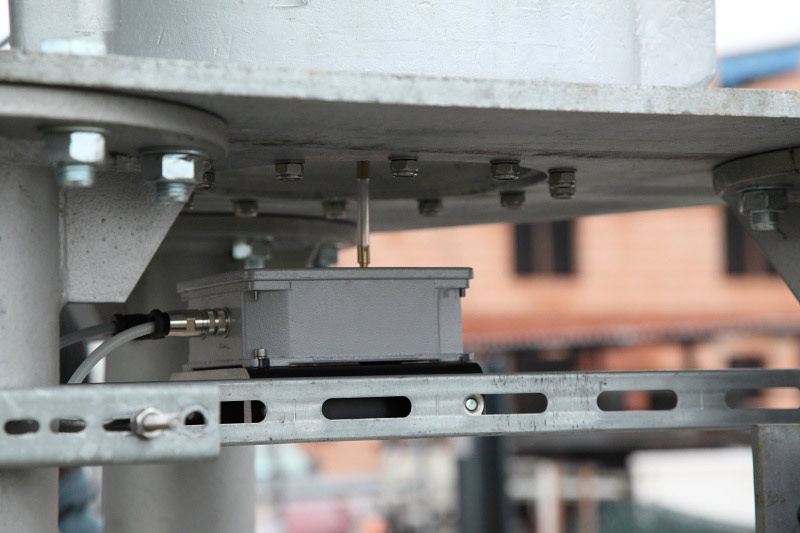

Snímač azimutu je v krabičce pod vlastní převodovkou.. Provizorně byla použita plastová hadička pro přenos polohy z převodovky na čidlo..




V této krabičce je ukryt snímač azimutu....


Elevaci měří elegantně elektronický inklinoměr, opět pomoc Robina UWQ ...

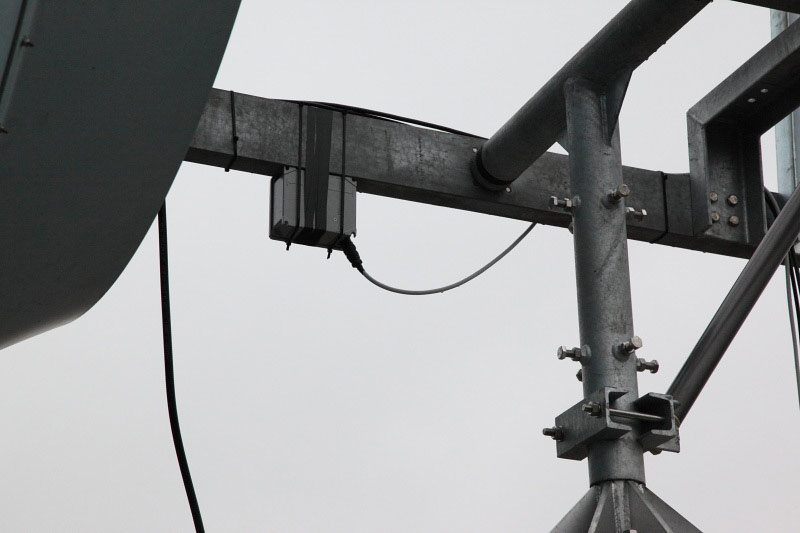

Na rámu je upevněn elektronický inklinoměr pro měření elevace....

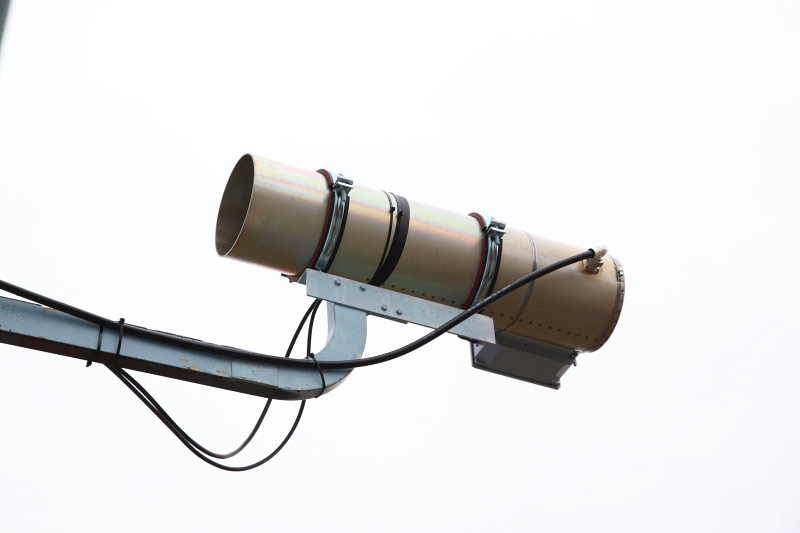

Ozařovač pro pásmo 23 cm byl umístěn do ohniska paraboly s LNA, zatím chybí tlumivkový límec. Nepochybně bude dodán a namontován. Na první pokusy to ale takto muselo stačit..




Septum feed s LNA v ohnisku paraboly, zatím bez límce....


Přišel den závodu a tak jsem samozřejmě musel přijet "na čumendu", jak to bude fungovat..Jako přijímač byl použit SDR Perseus spolu s Icomem 756 Pro III. Při otočení směrem k letišti se projevilo pár záznějů, které ale naštěstí nerušily až tak významně, že by znemožnily provoz..

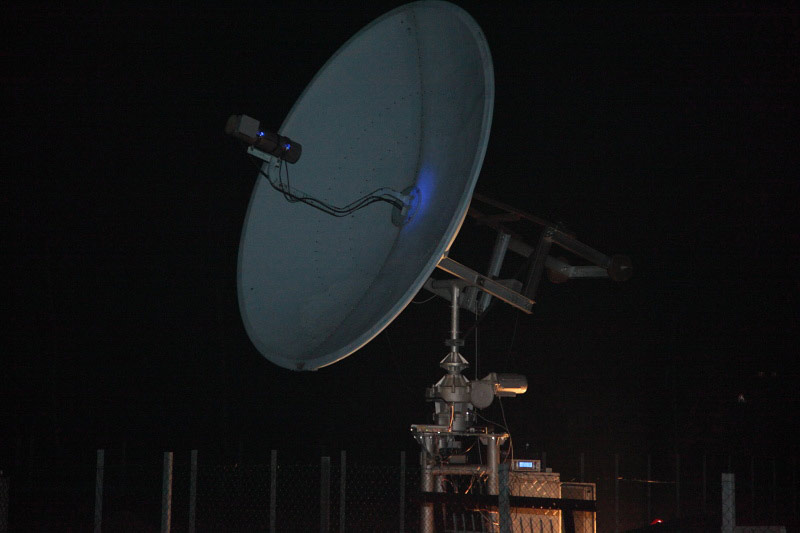

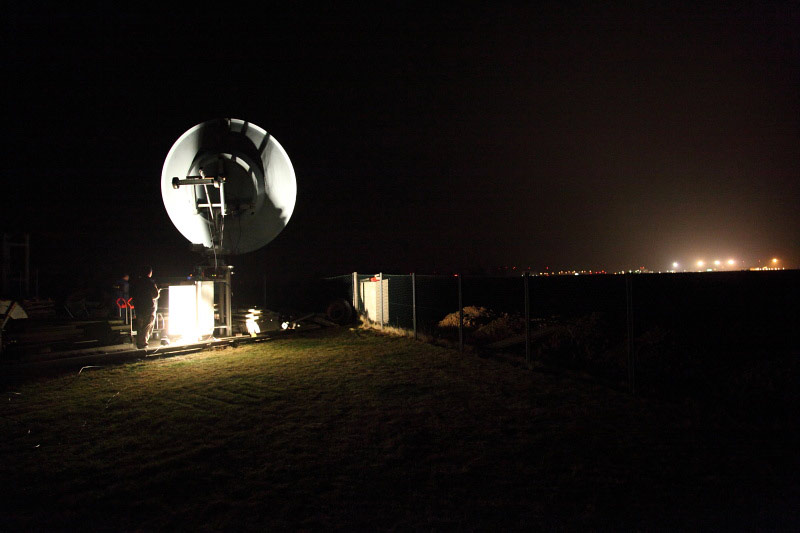

Noční pohled na parabolu, vpravo světla mošnovského letiště....


V dílce svítila světla letiště Ostrava Mošnov, až na tu zimu kolem docela hezká záležitost.




Pan majitel, hi, Petr, OK2ULQ....


Petr se musel nechat vyfotit přes spuštěným systémem, hi..nic jiného mu nezbývalo..
Aby byly pohledy na novou parabolu úplné, musel jsem do pole a vyfotit to celé zepředu, hi..




Pohled do paraboly zepředu. modré světýlko je indikace napájení LNA....


Po nalezení Měsíce se vyhouply signály aktivních stanic. Samozřejmě byla snaha zkusit i vysílání, ale technika byla jaksi proti .. Relé stávkovalo, tak byl dokonce problém i s příjmem. Po pár přepnutích a posléze poklepání na relé se situace zlepšila, ale zdaleka nebyla v pořádku, takže od vysílání Petr upustil.

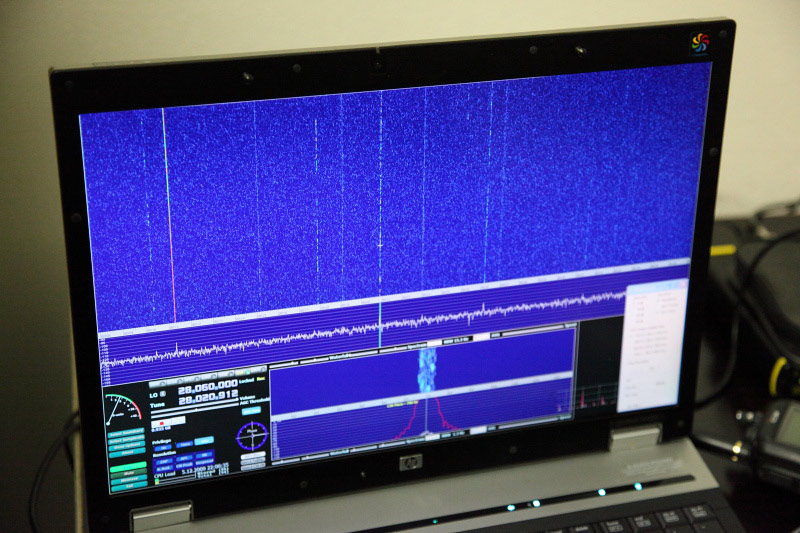

Na obrazovce notebooku jsou vidět první signály, jeden z prvních byl OZ4MM...


Pokusy ukázaly, že je potřeba ještě pár věcí vylepšit, něco málo vyměnit (třeba zmińované relé) a celý systém pořádně donastavit. Pozitivním zjištěním je, že i v této prozatimní sestavě to na příjem fungovalo, což je samozřejmě příslibem do budoucna..
Tak "Emisti" mají dalšího "do karet, na jaře se, po provedených úpravách jistě povede i vysílání.
Do té doby je ale ještě dost co dělat. Tak budeme Petrovi držet palce, aby to vyšlo..
